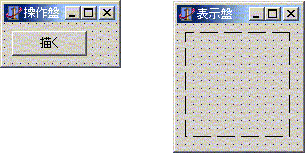

下のように、[描く] ボタンをクリックすると、隣のフォームに点 (10, 20) を起点として長さが 30 の横線を描くプログラムを作ります。
まずは、2つのフォームを作り、左側のフォームは「control」、右側のフォームは「display」という名前で保存し、プロジェクトは「kiso8_3_p」という名前で保存してください。その後、次のようにコンポーネントを配置します。
フォーム | コンポーネント | Name プロパティ |
---|---|---|
Form1「操作盤」 | 「描く」ボタン | ButtonDraw |
Form2「表示盤」 | イメージ | ImageField |
ImageField の Height プロパティと Width プロパティはそれぞれ 100 にしてください。また、Form2 の Visible プロパティを True にしておきます。
[描く] ボタンをクリックしたときのイベントハンドラは次のようになります。空欄を埋めてプログラムを完成させてください。
※ 作図には MoveTo および LineTo メソッドが必要です。その使用法については、7-4 節を参照してください。
【基礎課題 8-3】 (Image 上の (10, 20) の位置から右に 30 の長さの赤線を描く課題) をもとに、Yoko という手続きを作りましょう。これを用いると上のプログラムは次のようになります。
procedure TForm1.ButtonDrawClick(Sender: TObject); begin Yoko(10, 20, 30,clRed); end;

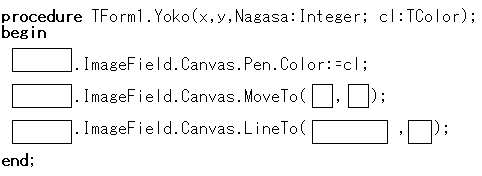

この手続き Yoko の定義は下のようになります。空欄を埋めてプログラムを完成させてください。
作成後実行し、動作を確認してください。
※ プログラムを実行するためには、type 部で Yoko を宣言する必要があります。
