7-5多角形の描画－Polygonメソッド

Polygonメソッドは、指定した点を結ぶ多角形を描画します。多角形の描画にはCanvasのPenプロパティで設定されているペンと、Brushプロパティで設定されているブラシを使います。
　Polygonメソッドでは、描画に使う点をTPoint型で指定します。TPoint型は画面上のピクセル位置を定義します。

Polygon(cost POINT*Points,const int Points_Size)；
　　
　　Points　　：多角形の頂点

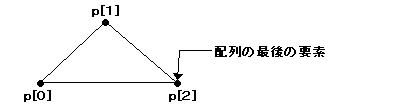

　　Points_Size　　：点の配列の最後の要素を、配列のインデックス番号で指定します。

あらかじめ、TPoint型の変数を宣言してください。TPoint型の各メンバーに値を代入するときに、Pointを使っています。

基礎課題7-5

まずは、論より証拠。実際にプログラミングしてみましょう。

　フォームのデザインは【基礎課題7-4】までと全く同様とします。今、３点｛(10,50)，(30,10)，(60,50)｝を順に結んでできる三角形を描く場合を考えましょう。このときの描画ボタンクリックのイベントハンドラはPolygonメソッドを用いると次のようになります。

各自プログラム作成後、動作を確認してください。きちんと三角形が描けましたか？

ここで、線を描くペンの色を指定するには、

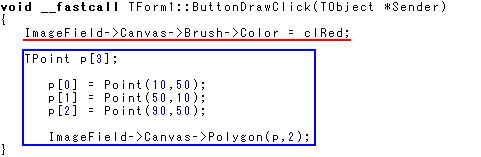

のようにペンの色指定の文を描画命令の前に置きます。さらに、三角形内部を指定色で塗りつぶしたいのであれば、

赤下線のように（色を塗る）ブラシの色指定文を描画命令の前に置きます。指定しない場合は白色で塗りつぶされます。　各自、好きな色で塗りつぶしてみてください。

　　　　　　　　　　　　　　　

基礎課題７－５　解答

　　TPoint型の変数に値を代入する方法　

上記のプログラムでは、TPoint型メンバーに値を代入するときにPointを使いました。もちろんドット演算子（．）を使ってTPoint型の変数の各メンバーを参照することもできます。次の２つのコードは、どちらも同じ処理を行います。

（A）	（B）
p[0] = Point（10，50；）	p[0]．ｘ = 10；　p[0]．ｙ = 50；

前節で定義した手続きLineを用いれば任意の２点を結ぶ直線を描くことができます。また、これを用いれば三角形や四角形などの任意の図形も描くことができます。

しかし、任意の点を順に結んでできる（閉じた）多角形の場合は、それを直接に描くことができるPolygonというメソッドがCanvasプロパティに定義されています。本節ではその用法について簡単にふれておきましょう。
